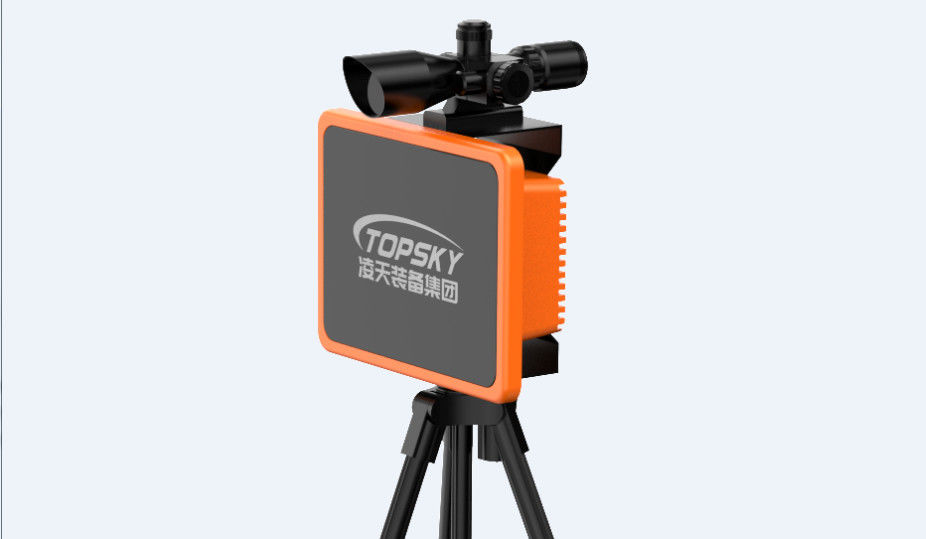

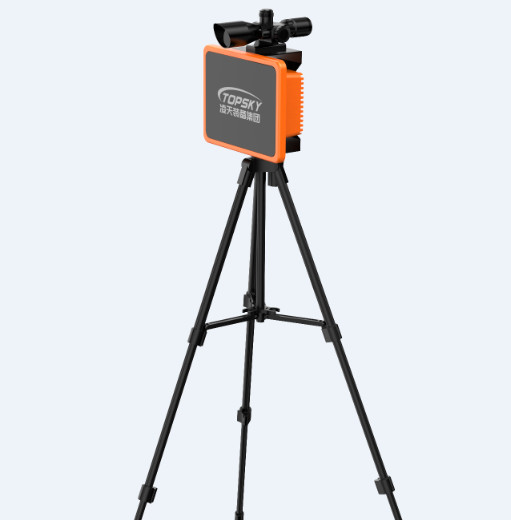

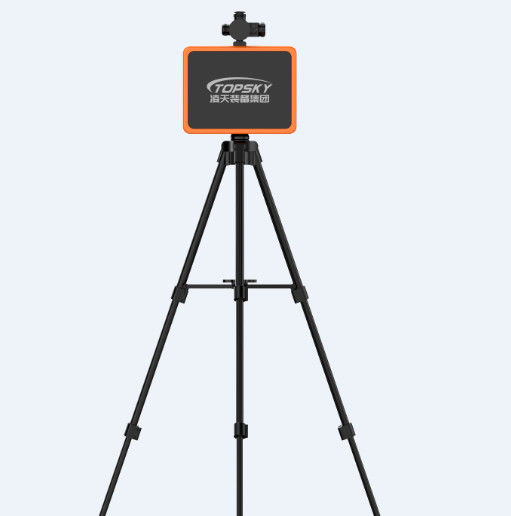

Radar de surveillance des déplacements de déformation des bâtiments PSR-400L

Le radar de surveillance du déplacement de la déformation du bâtiment PSR-400L est basé sur la télédétection par micro-ondes et la technologie d'interférence de phase, qui peut mesurer à distance et sans contact le déplacement,déviation, et la fréquence naturelle des immeubles de grande hauteur Surveillance continue d'indicateurs tels que l'impact, avec les avantages d'un déploiement mobile rapide, une précision de surveillance de la déformation au niveau sub millimétrique,sans contact, non affecté par la fumée, la poussière et le feu, un taux de mise à jour élevé des données, la possibilité de surveiller l'ensemble du bâtiment et la collaboration multi-machines.Il n'est pas affecté par les conditions climatiques telles que la pluie., la neige, le brouillard et les conditions de faible luminosité telles que la nuit tardive, qui favorisent l'alerte précoce et l'alarme en temps réel d'un éventuel effondrement du bâtiment ou de graves dommages structurels,assurer efficacement la sécurité du personnel de sauvetage

●Les mines à ciel ouvert, les glissements de terrain/effondrements géologiques, les secours d'urgence, les barrages de conservation de l'eau, les coulées urbaines

●Transports en métro, grands ponts, gratte-ciel, tours éoliennes, pistes ferroviaires

1. ★ Détection ultra longue distance et large portée

400 mètres de distance, et la précision de la surveillance n'est pas affectée par la distance

2. ★ Surveillance des déformations ultra élevées

Jusqu'à 0,1 mm de précision au niveau submillimétrique, surveillance fine des déformations subtiles précoces, avertissement plus rapide et plus précis

3. ★ Détection de déviation ultra élevée

Précision ultra haute de 0,05 mm

4. ★ Toute la journée, tout temps, détection entièrement automatisée

Peut détecter 24 heures sur 24, 7 jours sur 7, entièrement automatisé

5. ★ sortie de signal multiple

485 sortie de signal, les utilisateurs peuvent transmettre sans fil via des modules IoT 4G, ce qui facilite la connexion avec les plates-formes cloud utilisateur

6. ★ Mesure synchrone à cibles multiples

Un appareil peut mesurer simultanément plusieurs cibles en synchronisation

4.1 Paramètres de l'hôte:

• Méthode de mesure: mesure sans contact
• ★ Distance maximale de surveillance: ≥ 400 m
• ★ Précision de surveillance de la déformation: ≤ 0,1 mm sous niveau millimétrique
• Fréquence d'acquisition des données: 10 Hz/20 Hz/50 Hz/100 Hz/200 Hz, réglable à plusieurs niveaux
• Plage de surveillance: ≥ 30 °
• Angle d'ajustement de l'enroulement électrique: ≥ ± 45 °
• Résistance à la déformation: ± 0,05 mm
• Conditions de surveillance: détection 24 heures sur 24, entièrement automatique
• Nombre de points de mesure: ≤ 5
• Interface de données: RS485 et transmission sans fil
• Caméra: 1 caméra haute définition
• Exigence d'alimentation électrique: 12 V CC
• Consommation d'énergie de toute la machine: ≤ 20 W
• Niveau de protection: IP66;
• Température de fonctionnement: -30 °C à -60 °C;
• Poids du matériel: ≤ 5 kg

4.2 Paramètres logiciels:

• L'extrémité locale effectue directement l'acquisition de données et le traitement de la déformation, complétant le traitement automatisé de l'imagerie par écho radar, le traitement des interférences et l'inversion de la déformation de petite taille
• Équipé d'une fonction de chronométrage du système de navigation par satellite Beidou au niveau de l'horloge atomique, avec une précision de fréquence supérieure à ± 0,5 ppm (résultats de mesure 24 heures)
• Système radar avec caméra intégrée pour la surveillance de la scène, sans ligne de connexion exposée entre la caméra et le système radar.L'interface de la fonction de surveillance vidéo est intégrée à l'interface du système de contrôle du système radar, permettant de capturer des images de la scène par l'interface du système de contrôle radar
• Fonction de surveillance du déplacement de plusieurs points: le dispositif prend en charge la configuration simultanée de plusieurs points de surveillance sur l'interface logicielle supérieure de l'ordinateur pour surveiller les changements de déplacement
• Fonction d'affichage des résultats de surveillance: le dispositif prend en charge l'affichage en temps réel des résultats de surveillance sur l'interface supérieure du logiciel informatique.Et supporte l'affichage en temps réel des courbes de déflexion dynamique de chaque point de surveillance sur l'interface supérieure du logiciel informatique
• Fonction de réglage de la distance de surveillance: le dispositif prend en charge le réglage de la distance de surveillance de l'extrémité proche et de la distance de l'extrémité éloignée sur l'interface supérieure du logiciel informatique
• Fonction de gestion des points de surveillance: le dispositif prend en charge l'ajout, la sélection et la suppression de points de surveillance sur l'interface logicielle supérieure de l'ordinateur
• Fonction d'alarme: il dispose d'une fonction d'alarme sonore et lumineuse.le dispositif d'alarme sonore et lumineuse de l'équipement doit immédiatement émettre un message d'alarme.
